HART協議手操器概述

HART協議手操器由美國羅斯蒙特研制生產，羅斯蒙特經過多年的不斷升級更新?lián)Q代，目前已經升級到款的HART375協議手操器，它是繼羅斯蒙特HART375手操器的成功應用，艾默生過程管理又推出了新型的羅斯蒙特475手操器，它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使羅斯蒙特475手操器成為新的標準。

目前市面上常見的HART協議手操器有

HART協議手操器HART475HP1ENA9GMT(羅斯蒙特)；

HART協議手操器HART475HP1EKLUGMT(羅斯蒙特)；

HART協議手操器HART475HP1EKLUGM9(羅斯蒙特)；

HART協議手操器HART475HP1ENA9GM9(羅斯蒙特)；

HART協議手操器HART475FP1EKLUGMT(羅斯蒙特)；

HART協議手操器HART375C手操器中文顯示（紹興中儀）；

HART協議手操器HART375E手操器英文顯示（紹興中儀）；

HART協議手操器HART388手操器中文顯示（紹興中儀）；

HART手操器產品完全支持所有符合標準HART通訊，如羅斯蒙特1151、3051智能壓力變送器（支持新版本）；橫河EJA智能壓力變送器（支持新版本）；中儀電子1151壓力變送器；費爾巴斯CDS-3151智能壓力變送器；西門子智能壓力變送器；蘭煉LSⅢ智能壓力變送器；俄羅斯METRAN-49、100智能壓力變送器等。

中儀電子自行生產的HART協議手操器可通過HART手持接口可實現對符合HART協議的智能儀表進行調解，設定等操作。接口采用全漢化中文菜單提示，操作更方便，可與ROSEMOUNT-375手操器相媲美，功能基本相同，并且價格低、兼容性好。

HART475手持器配備充電電池，采用3.2寸LCD背光液晶顯示屏，顯示面積更大更靚，且更省電，產品顯示語言有原先的單語版（中文顯示或英文顯示）升級為中英文雙語顯示。

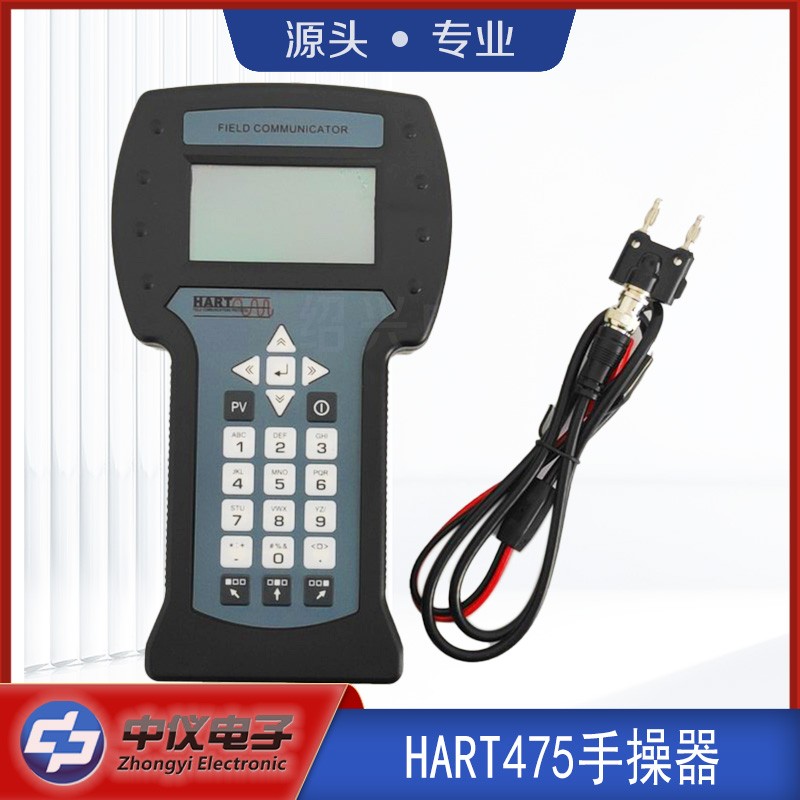

國產HART475手持器型號：HART475H是一種便攜式的終端，與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。HART475手持器適合帶HART協議智能變送器的通訊操作，具有的兼容性。

使用說明

·在線監控和通信：通信期間，調制信號不會中斷4~20mA DC信號。

·與采用HART通信協議的儀表可共用：HART通信器能與采用HART通信協議的所有儀表一起使用。

·操作方便：大顯示屏幕(4行，每行18個字符)，采用中文顯示，用戶看了一目了然，設定和更改方便。

·信息自診斷/保護功能，自檢查功能，格式化密碼保護，低電壓報警顯示，標準技術規格，裝置的技術規格。

·適用儀表：ROSEMOUNT1151、ROSEMOUNT3051、ABB、日本富士、YOKOGAWA、EJA(帶HART通信協議) 等進口壓力變送器、紹興中儀3051等國產智能壓力變送器。

·通信信號的連接：HART475手持器專用線纜長1.2m(3.6ft)，通信線：長度1Km(0.62英里)（0.75~1.25mm2）負載電阻：250~600Ω；負載電容：0.22uF以下；負載電感：3.3mH以下；與電源線的間距：15cm以上（避免平行走線）；顯示：128*64點陣液晶顯示；控制：觸摸開關（4個方向鍵，23個功能鍵，一個電源開關）。

·電源：內置充電電池。

·尺寸：180×80×30mm(長×寬×厚)。

·重量：350g（凈重）。

·設定、更改和顯示各種參數，HART通信。

·HART475手持器可恒定電流輸出。

·調零附加功能。

·格式化保護，需要輸入密碼才能進行格式化，默認密碼：666666。

·電池報警，LCD顯示的報警信息可提示電池電壓偏低。

·LED背光正常工作溫度：0~50℃。

·存儲環境溫度：-15~55℃。

接線說明

·HART475手持器平均使用壽命不低于8年，對獨立的電源平均無故障運行時間不少于2000個小時。

·在特征化菜單里增加了數據備份和數據恢復功能。

1、數據備份：將當前用戶量程值和格式化的數據全部備份到HART475手持器的FLASH內存中，以便于用戶誤操作后數據恢復。單擊菜單中“8.數據備份”即可。

2、數據恢復：在儀表出廠前，廠商已經對儀表進行了格式化操作，并將格式化后的正確數據做了備份，當用戶誤操作使儀表不能工作時，可以使用“數據恢復”功能將其誤操作內容清除，并且重新將廠商初始化的備份數據重新寫入儀表，便于儀表恢復原數據。單擊HART475手持器菜單中的“9.數據恢復”即可。在現場使用時，可以用液晶上的兩個按鍵來操作，操作方法為：同時按下5秒，彈起后再同時按下5秒，即可完成此操作。

·通用格式化：（即通常所說的三點，五點格式化）

1、選擇HART儀表類型和量程代碼，確定儀表的物理量程。

2、在通用格式化里進入格式化，原裝板1151變送器電流為22mA，次序為物理量程的0%，60%，三點格式化，或0%，60%，，-60%，-五點格式化。根據HART475手持器di一行顯示的物理量程的百分數計算壓力，輸入其壓力并填寫壓力值（單位為Pa），待壓力穩定后按右鍵頭發送。

3、操作成功后，顯示下一點的百分數，繼續操作或退出。

操作失敗（如加的壓力與顯示百分比對應的壓力相差太大）會返回此點重做。三點格式化在做完點后按退出完成，五點格式化在做完-自動退出。退出后電流由22mA變?yōu)闇y量值的電流。
